Andmebaasi skeem

диаграмма баз данных – схема данных

Модели:

  • “сущности-связи”
  • “сущности-атрибуты-связи”
  • иерархическая модель
  • реляционная модель

MS Visio

andmebaasi skeem

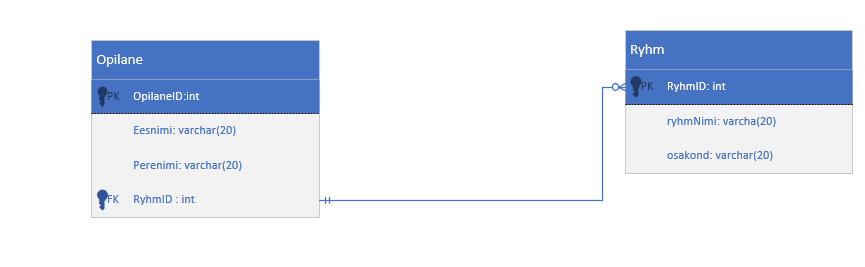

lucidchart.com
Shapes–>Entity Relationships

Autokooli andmebaasi skeem
Lucidchart.com -> как сгенерировать SQL для базы данных

ADO.net model in Visual Studio

paremhiireklick —>Generate Database from Model

DDL kood —> Execute

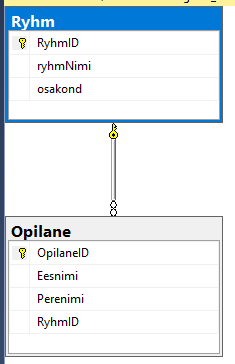

Kontroll in MS SQL Server Management Studio

palun proovi täita tabelid!

OLEMID:

Opilane— esitab õpilase admed — perenimi,eesnimi.Temaga on seotud rühm.

Ryhm — on olem, mis esitab rühma,rühm kuulub osakonda

Skeemi realisatsioon MySql vahendiga

Näiteandmed:

CREATE TABLE Ryhm(
RyhmID int primary key,
ryhmNimi varchar(20),
osakond varchar(20));

CREATE TABLE Opilane(
OpilaneID int primary key,
Eesnimi varchar(20),
Perenimi varchar(20),
RyhmID int);

ALTER TABLE Opilane
ADD CONSTRAINT RyhmID FOREIGN KEY (RyhmID) REFERENCES Ryhm(RyhmID);
